精密镶套拉丝成品模具

短描述:


  • FOB Price: US $1-100/ Piece
  • Min.Order Quantity: 100 Pieces/10 kilograms
  • Supply Ability: 10000 / Piece per Month
  • Port: Shanghai
  • Payment Terms: L/C,D/A,D/P,T/T
  • :
  • 产品描述

    产品标签

    拉丝模具特点

    拉丝模、拉管模的适用范围十分广泛,主要用于拉拔棒材、线材、丝材、管材等直线型难加工物体,适用于钢铁、铜、钨、钼等金属和合金材料的拉拔加工;我司生产硬质合金拉丝模拉管模,该材质具有耐磨性高、抛光性好、粘附性小、摩擦系数小、能量消耗低、抗腐蚀性能高等特性。

     1 2 x

    常用牌号推荐

    牌号

    密度

    硬度

    抗弯强度

    推荐用途

    YG6X

    14.8-15.1

    ≥91

    ≥1420

    适用于应力不大的条件下,拉制直径6.0mm以下的钢丝,有色金属线材或棒材.

    YG6

    14.7-15.1

    ≥89.5

    ≥1520

    适用于应力较大条件下,拉制直径20mm以下的钢丝、有色金属及合金棒材,也适于拉制直径10mm以下的管材.

    YG8

    14.6-14.9

    ≥89

    ≥1470

    适于钢、有色金属及合金棒材和管材的拉丝校准,也适于制造机械零件、工具及易损零件.

    YG8.2

    14.4-15.0

    ≥88

    ≥1450

    YG8L

    14.6-15.0

    ≥89

    ≥1450

    YG15

    13.9-14.2

    ≥86.5

    ≥2060

     适于高压缩率下钢钢棒和钢管拉伸,在较大应力下工作的顶锤、穿孔及冲压工具

     YG20

    13.4-13.8

    ≥83.5

    ≥2480

     适于制冲压模具、如冲压手表零件、乐器弦等,冲电池壳,牙膏皮的模具,小尺寸钢球,螺钉,螺帽等的冲压模具等。

    YG20C

    13.4-13.8

    ≥82

    ≥2480

      适于制标准件,轴承、工具等行业用的冷镦,冷冲,冷压模具,弹头和弹壳的冲压模具。

    YG20D

     13.4-13.8

     ≥82

     ≥2300

    YSN30

    13.9-14.9

    ≥87

    ≥1900

     无磁合金,适于磁性行业制作成。

    硬质合金拉丝模具  YG8硬质合金成品拉丝模具工作工艺解说

    1、进口区:进口区进行精密抛光,便于进口穿丝顺利,并且方便拉丝润滑剂回旋。

    2、润滑区:对润滑区进行高度抛光,使线材轻松过渡。

    3、压缩区:直线型工作区可减少拉拔阻力,变点接触为面接触,减少摩擦力和模具磨损,变形结构更合理、稳定。上道次进线变粗或者变细都能顺利拉拔。

    4、定径区:直线型定径区可长时间保证线材的精确直径,光洁度和不圆度。

    5、安全角:安全角可以保证线材拉出无伤痕,寿命有越拉越长的趋势。

    6、出口区:出口区可以保证线材出线顺畅。

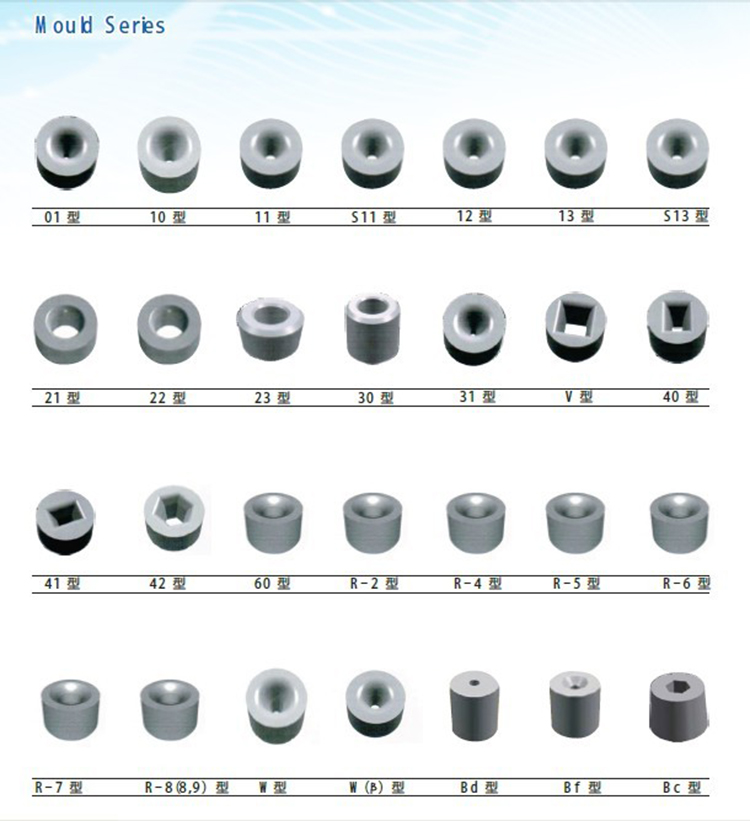

    产品部分尺寸参考

    产品
    名称

    产品类别
    或型号

    尺寸范围

    用途

    钢套尺寸

    模孔尺寸

    圆型拉伸模

    10型

    25×12 28×16

    0.25~0.8

     拉制黑色有色金属线材

    11型

    28~40×12~28

    0.4~5.7

     拉制黑色金属线材

    12型

    25~50×1028

     0.4~8.0

     拉制有色金属线材

    13型

    66~220×35~80

     3.7~84.0

     拉制黑色有色金属棒材

    S11型

    28~40×12~28

    0.4~5.7

     拉制黑色金属线材大压
    缩角模

    S13型

    66~220×35~80

    3.7~84.0

    拉制黑色金属线材棒材
    大压缩角模

    W1型

    24~230×12~90

    0.5~55.0

    拉制黑色金属线材大入
    口角模

    20型

    32~190×22~75

    2.0~60.0

    用于管材减壁模

    21型

    98~190×55~70

    20.0~62.0

    用于管材减壁模

    22型

    45~220×25~75

    3.0~90.0

    拉制有色金属管材模

    23型

    98~200×55~75

    20.0~70.0

    管材减径减壁两用模

    异型拉伸模

    40型

    33~200×20~70

    1.8~55

    拉制正方形棒材

    41型

    66~135×30~50

     6.7~23.6×4.7~14.7

    拉制扁形材料模

    42型

    40~135×20~35

     1.9~32.0×1.0~6.5

    拉制矩形材料模

    60型

    66~200×30~70

     2.5~75.0

    拉制六角形材料模

    芯棒尺寸D×H

     内径d

    拉制管材芯棒

    30型

    28~64×27~35

     17~28

    拉制无缝钢管用模

    31型

    14~47×25~45

     7~26.4

    拉制 无缝钢管用模

    圆直模涂料模

    QN4710~QN4716

    8.5×12
    10.5×12

     3.2~5.5

    生产电焊条用

    QN105~QN1033

    15×20

     1.5~7.0

    拉制管材芯棒

    平头模

    用于冷镦冷冲铜、铝、
    合金钢材质的标准件、
    螺丝钉、铆钉等

    沉头模

    缩杆模

    剥皮模

    QC1型

     φ3.0~φ30.0

    适用于黑色有色金属
    线、棒、管材的拉拔前
    剥氧化皮

    QC2型

    φ32.8~φ50.0

    送丝轮飞轮

     φ136  φ150 φ160

    生产电焊条用
